ASME18.16.6NTE型六角尼龙嵌入防松薄螺母 [Table 4]

对应标准： B(NTE)18.16.6-2017 NTE型六角尼龙嵌入防松薄螺母 [Table 4]

详细介绍

对应标准数据参考

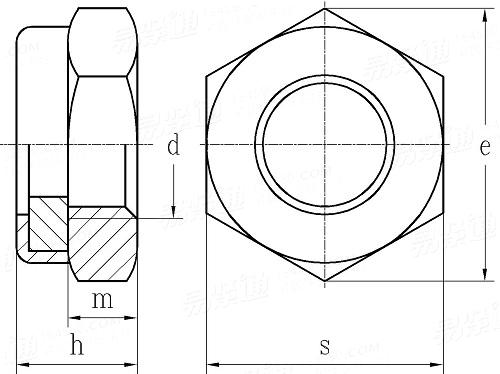

B(NTE)18.16.6-2017 NTE型六角尼龙嵌入防松薄螺母 [Table 4] Style NTE Nylon Insert Locknut
	尺寸单位:

公称直径
d

1/4

5/16

3/8

7/16

1/2

9/16

5/8

d		公称直径
PP		粗牙/UNC
		细牙/UNF
		超细牙/UNEF
s		最大值
		最小值
e		最小值
h		最大值
		最小值
m		最小值

0.250	0.3125	0.375	0.4375	0.500	0.5625	0.625
20	18	16	14	13	12	11
28	24	24	20	20	18	18
32	32	32	28	28	24	24
0.439	0.502	0.564	0.627	0.752	0.877	0.940
0.430	0.492	0.553	0.615	0.741	0.865	0.928
0.482	0.552	0.622	0.694	0.837	0.978	1.051
0.218	0.265	0.281	0.328	0.328	0.374	0.406
0.188	0.235	0.251	0.298	0.298	0.344	0.376
0.125	0.158	0.150	0.225	0.190	0.225	0.265

公称直径
d

3/4

7/8

1

1-1/8

1-1/4

1-3/8

1-1/2

d		公称直径
PP		粗牙/UNC
		细牙/UNF
		超细牙/UNEF
s		最大值
		最小值
e		最小值
h		最大值
		最小值
m		最小值

0.750	0.875	1.000	1.125	1.250	1.375	1.500
10	9	8	7	7	6	6
16	14	12	12	12	12	12
20	20	20	18	18	18	18
1.064	1.252	1.440	1.627	1.815	2.008	2.197
1.052	1.239	1.427	1.614	1.801	1.973	2.159
1.191	1.403	1.615	1.826	2.038	2.249	2.416
0.421	0.484	0.578	0.672	0.765	0.821	0.828
0.391	0.454	0.516	0.610	0.703	0.759	0.766
0.288	0.340	0.405	0.500	0.523	0.493	0.565
