GB12617开口型沉头抽芯铆钉

对应标准： GB 12617-1990 开口型沉头抽芯铆钉

详细介绍

对应标准数据参考

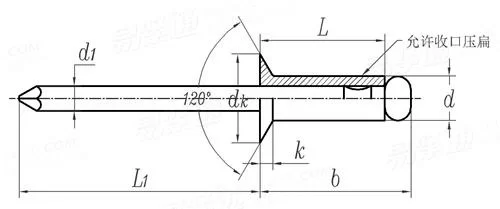

GB 12617-1990 开口型沉头抽芯铆钉
120 Deg Flush Head Break Mandrel Blind Rivets
GB 12617-1990 开口型沉头抽芯铆钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
公称直径
d
Φ3 (Φ3.2) Φ4 Φ5 Φ6
d 最大值
最小值
dk 最大值
最小值
k 最大值
d1 ≈
L1 最小值
b 最大值
3.07 3.29 4.09 5.09 6.09
2.93 3.11 3.91 4.91 5.91
6.24 6.24 8.29 9.89 12.35
5.76 5.76 7.71 9.31 11.65
1.2 1.2 1.4 1.6 2
1.8 1.8 2.18 2.8 3.6
26 26 27 27 31
L+3.4 L+3.5 L+3.5 L+4 L+4.5
千件钢制重≈kg
- - - - -
①,技术条件按 GB 12619 的规定。
