产品展示

QJ42不锈钢法兰盖形螺母

对应标准: 42-1987 (A型和B型)盖形螺母

详细介绍

对应标准数据参考

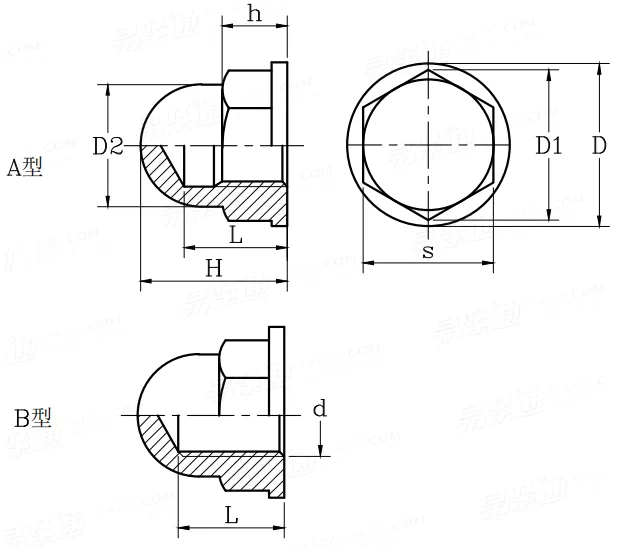

42-1987 (A型和B型)盖形螺母
Acorn nuts-Type A and B
 42-1987 (A型和B型)盖形螺母

尺寸单位: 毫米(mm)
螺纹规格 d
M5 M6 M8 M10 M12 M16 M20 M24
s 最大值=公称
最小值
H
h
L
D
D1
D2
8 10 14 17 19 24 30 36
7.78 9.78 13.73 16.73 18.67 23.67 29.67 35.61
11 13 16 20 25 30 36 42
5 7 8 10 13 17 21 24
7 8 11 14 18 22 26 30
10 13 17 21 24 30 38 45
9.2 11.5 16.2 19.6 21.9 27.7 34.6 41.6
7.2 9.2 13 16 18 23 28 34
