产品展示

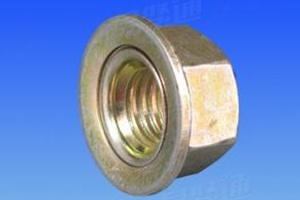

盘形螺母 带肩六角螺母

对应标准: GB /T2148-1991 带肩六角螺母

材料或牌号: 碳钢

表面处理: 镀彩锌

详细介绍

对应标准数据参考
GB /T2148-1991 带肩六角螺母
Hexagon Nuts With Shoulder
GB /T2148-1991 带肩六角螺母

尺寸单位: 毫米(mm)
螺纹规格 d
M5 M6 M8 M10 M12 M16
P 螺距 粗牙
细牙
dc
k
s 最大值
最小值
e
D
0.8 1 1.25 1.5 1.75 2
- - 1 1 1.25 1.5
10 12.5 17 21 24 30
8 10 12 16 20 25
8 10 13 16 18 24
7.78 9.78 12.73 15.73 17.73 23.67
9.2 11.5 14.2 17.59 19.85 27.7
7.5 9.5 13.5 16.5 17 23
螺纹规格 d
M20 M24 M30 M36 M42 M48
P 螺距 粗牙
细牙
dc
k
s 最大值
最小值
e
D
2.5 3 3.5 4 4.5 5
1.5 1.5 1.5 1.5 1.5 1.5
37 44 56 66 78 92
32 38 48 55 65 75
30 36 46 55 65 75
29.67 35.38 45.38 54.26 64.26 74.26
34.6 41.6 53.1 63.5 75 86.5
29 34 44 53 62 72
